Mapa pasów dla Mega 202

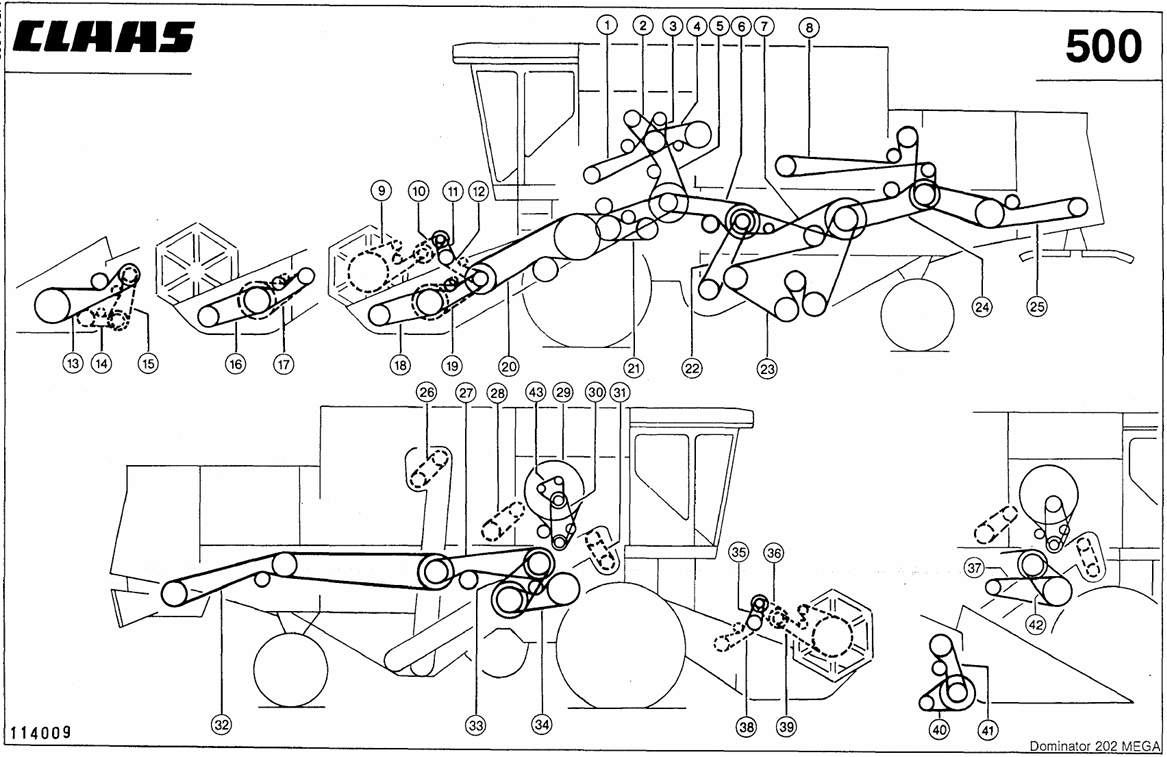

Poniżej znajduje się schemat pasów Mega 202. Szczegółowe informacje o każdym pasie znajdują się w tabeli po prawej stronie.

Nr	Opis pasa	Link
1	Napęd hydrostatu	Zobacz
2	Napęd pompy hydraulicznej	Zobacz
3	Napęd klimatyzacji	Zobacz
4	Napęd zbiornika wysyp zboża	Zobacz
5	Napęd młocarni	Zobacz
6	Napęd pośredni wialni	Zobacz
7	Napęd pośredni podsiewacz	Zobacz
8	Napęd wstrząsacza aktywnego wspomaganie wyrzutu	Zobacz
9	Łańcuch napędu motowidła 3,6-5,1m	Zobacz
10	Łańcuch napędu motowidła 3,6-5,1m	Zobacz
11	Napęd motowidła 3,6-5,1m	Zobacz
12	Łańcuch napędu motowidła 3,6-5,1m	Zobacz
13	Napęd hederu do kukurydzy	Zobacz
14	Łańcuch napędu hederu do kukurydzy	Zobacz
15	Łańcuch napędu hederu do kukurydzy	Zobacz
16	Napęd kosy 6-6,6m	Zobacz
17	Łańcuch napędu bębna 6-6,6m	Zobacz
18	Napęd kosy 3,6-5,1m	Zobacz
19	Łańcuch napędu bębna 3,6-5,1m	Zobacz
20	Napęd podajnika	Zobacz
21	Napęd przyspieszacza jazdy	Zobacz
22	Napęd dmuchawy wialni	Zobacz
23	Napęd podsiewacza i elewatorów	Zobacz
24	Napęd wytrząsaczy	Zobacz
25	Napęd rozrzutnika plew	Zobacz
26	Łańcuch żmijki elewatora	Zobacz
27	Napęd sieczkarni pośredni	Zobacz
28	Łańcuch żmijki zbiornika	Zobacz
29	Napęd wentylatora	Zobacz
30	Napęd wentylatora	Zobacz
31	Łańcuch żmijki elewatora	Zobacz
32	Napęd sieczkarni	Zobacz
33	Napęd młocarni	Zobacz
34	Napęd młocarni - pas zespolony	Zobacz
35	Napęd motowidła 6-6,6m	Zobacz
36	Łańcuch napędu motowidła 6-6,6m	Zobacz
37	Napęd wentylatora wyrzutu	Zobacz
38	Łańcuch napędu motowidła 6-6,6m	Zobacz
39	Łańcuch napędu motowidła 6-6,6m	Zobacz
40	Napęd hederu do kukurydzy	Zobacz
41	Napęd hederu do kukurydzy	Zobacz
42	Napęd regulacji młocarni obroty 650-1500	Zobacz
43	Napęd silnika	Zobacz
