Mapa pasów dla Claas Dominator 108-118 Napęd mechaniczny

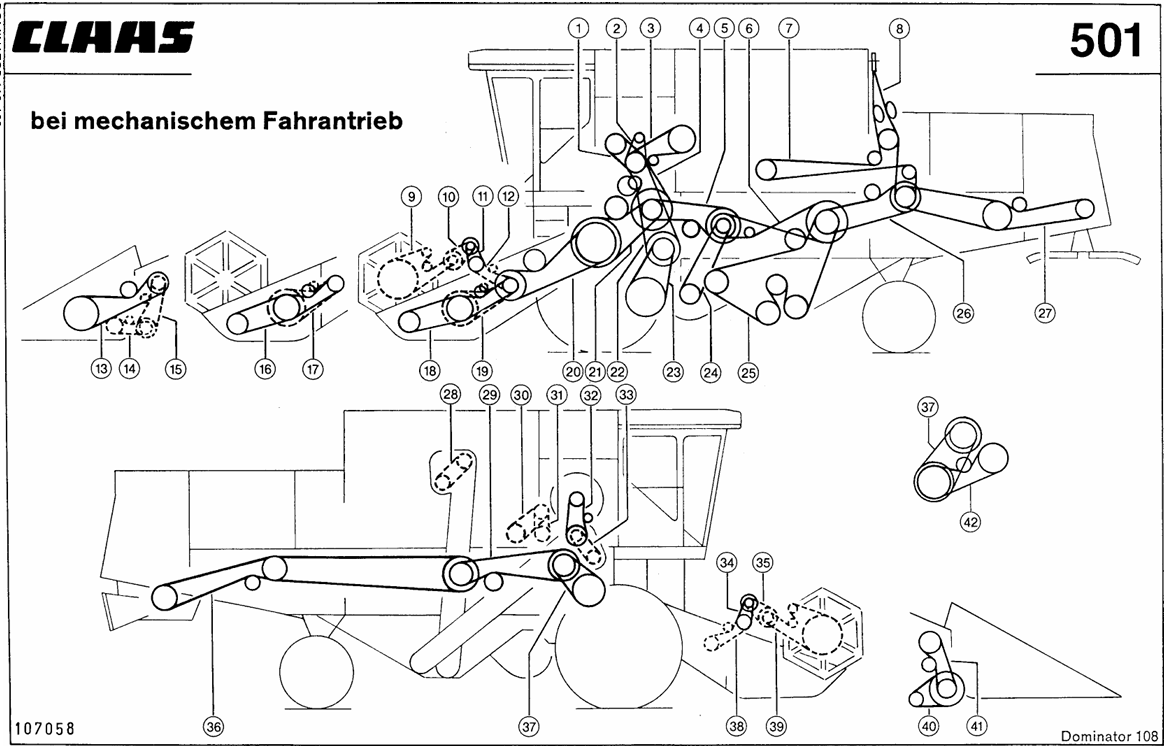

Poniżej znajduje się schemat pasów Claas Dominator 108-118 Napęd mechaniczny. Szczegółowe informacje o każdym pasie znajdują się w tabeli po prawej stronie.

Nr	Opis pasa	Link
1	Napęd pompy hydraulicznej	Zobacz
2	Napęd sprężarki klimatyzacji	Zobacz
3	Napęd wysypu zboża	Zobacz
4	Napęd młocarni	Zobacz
5	Napęd pośredni wialni	Zobacz
6	Napęd pośredni podsiewacza	Zobacz
7	Napęd wstrząsacza aktywnego wspomaganie wyrzutu	Zobacz
8	-	Zobacz
9	Łańcuch napędu motowidła 3,9-5,1m	Zobacz
10	Łańcuch napędu motowidła 3,9-5,1m	Zobacz
11	Napęd motowidła 3,9-5,1m	Zobacz
12	Łańcuch napędu motowidła 3,9-5,1m	Zobacz
13	Napęd hederu kukurydzy	Zobacz
14	Łańcuch hederu kukurydzy	Zobacz
15	Łańcuch hederu kukurydzy	Zobacz
16	Napęd hedera 6-9m	Zobacz
17	Łańcuch hederu 6-9m	Zobacz
18	Napęd hedera 3,9-5,1m	Zobacz
19	Łańcuch hedera 3,9-5,1m	Zobacz
20	Napęd podajnika	Zobacz
21	Napęd pośredni hedera	Zobacz
22	Napęd jazdy górny	Zobacz
23	Napęd jazdy dolny	Zobacz
24	Napęd wialni dolny	Zobacz
25	Napęd podsiewacza i elewatorów	Zobacz
26	Napęd pośredni rozrzutnika plew	Zobacz
27	Napęd rozrzutnika plew	Zobacz
28	Łańcuch żmijki elewatora	Zobacz
29	Napęd pośredni sieczkarni	Zobacz
30	Łańcuch żmijki zbiornika	Zobacz
31	Łańcuch żmijki zbiornika	Zobacz
32	Napęd kosza wentylatora chłodnicy	Zobacz
33	Łańcuch żmijki elewatora	Zobacz
34	Napęd motowidła	Zobacz
35	Łańcuch napędu motowidła	Zobacz
36	Napęd sieczkarni	Zobacz
37	Napęd młocarni	Zobacz
38	Łańcuch napędu motowidła	Zobacz
39	Łańcuch napędu motowidła	Zobacz
40	Napęd hederu do kukurydzy	Zobacz
41	Napęd hederu do kukurydzy	Zobacz
42	Napęd jazdy dwustopniowej	Zobacz
